AJ65SBTB1-32T1

三菱CC-Link模块 AJ65SBTB1-32T1产品参数/规格说明:

  输出点数:32点
  绝缘方式:光耦合器绝缘
  额定负荷电压:DC12/24V
  使用负荷电压范围: DC10.2~26.4V(波动率5%以内)
  最大负荷电流:0.5A/1点,4.8A/1公共端
  最大突入电流:1.0A 10ms以下
  OFF时泄源电流:0.1mA以下
  ON时最大电压降:0.3V以下(TYP)0.5A 0.6V以下(MAX) 0.5A
  输出形式:漏型
  保护功能:无
  响应时间:OFF->ON:0.5ms以下、ON->OFF:1.5ms以下(电阻负荷)
  输出部分外部供给电源:
    电压:DC10.2~26.4V (波动率5%以内)
    电流:50mA(TYP.DC24V/1公共端)不包含外部负荷电流
  过电流抑制器:齐纳二极管
  公共端方式:32点1公共端(端子排型1线式)
  占用站数:1站 分配32点(使用16点)
  I/O模块电源:
    电压:DC20.4~26.4V(波动率5%以内)
    电流:65mA以下((DC24V,全部点ON时)
  噪声强度:由模拟噪声1500VP-P、噪声宽度1μs、噪声频率25~60Hz的噪声模拟器所产生的噪声
  耐电压:DC外部端子汇总-接地间AC500V 1分钟期间
  绝缘电阻: DC外部端子汇总-接地间 DC500V 绝缘电阻计测量10MΩ以上
  保护等级:IP2X
  重量:0. 25kg

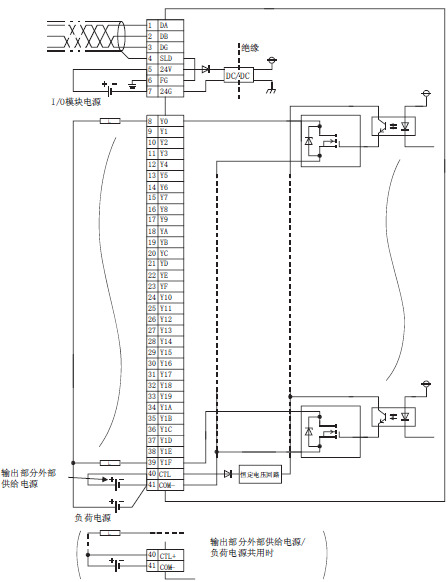

AJ65SBTB1-32T1外部连接图
